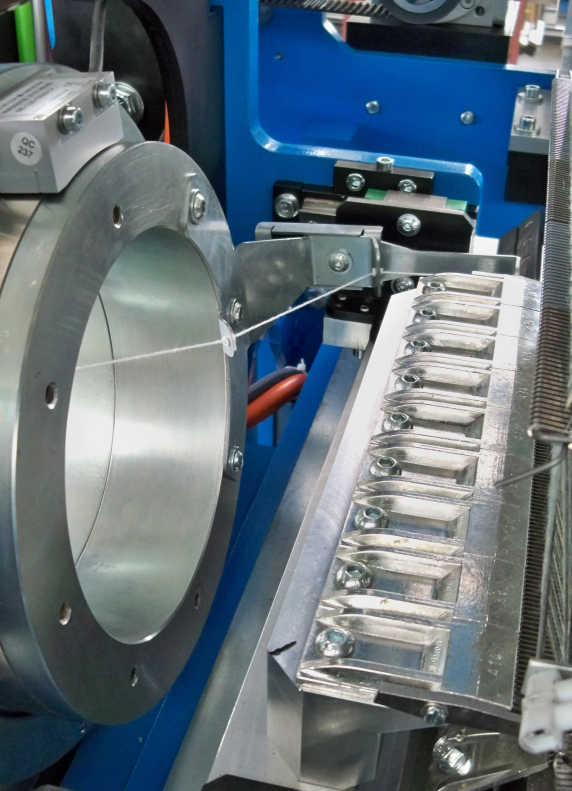

Bei Kettenwirkprozessen begrenzt das Einlegen von Schussfäden häufig die Prozessgeschwindigkeit. Die Fadenzuführung aufwendig und die Schusseinlage wird durch hohe Beschleunigungen und Umlenkungen stark beansprucht. Das patentierte Maschinenprinzip reduziert den Umschlingungswinkel des Fadens zwischen Spule und Strickbereich und gleicht Unterschiede in der Fadenspannung in Abhängigkeit von der Einlegerichtung aus. Diese Technologie des Schusseintrags benötigt nur eine Barre für ein Kombinationselement, das aus dem Stechkamm und einem Fadenvorlegeelement besteht. Das Prinzip der rotierenden Öse kann als konstant rotierende Lösung, bei der der Faden in jeder Strickreihe eingetragen wird, oder als programmierbare Version, bei der der Faden durch Starten/Stoppen des Rotors als Musterung eingetragen wird, realisiert werden.
Vorteile der neuen Technologie:
Es werden weniger mechanische Komponenten verbaut werden (nur noch eine Barre mit Kombinationsteilen)
Kostenreduzierung der Maschine bei gleichbleibender Prozesssicherheit
Einlegefaden bleibt im gesamten Maschinenzyklus sicher geführt
Schwingungen des Schussfadens in der Fadenlängsachse und im Faden selbst werden gedämpft
Flexible Schusseintragsbreite mit hoher Positioniergenauigkeit
Symmetrische Fadenführung in beiden Eintragsrichtungen
Reduzierter Umschlingungswinkel des Fadens verringert den Fadenabrieb
Reduzierter Energieverbrauch
Mustermöglichkeit durch Einlegefaden (jede Reihe, oder gemustert)
Danksagung: Diese patentierte Entwicklung wurde im Rahmen der Dissertation von Dr. Thomas Mutschler auf der Grundlage einer Zusammenarbeit zwischen dem Forschungsinstitut für Textil und Bekleidung (FTB) der Hochschule Niederrhein und der Ecole Nationale Supérieure d'Ingénieurs de Sud Alsace (ENSISA) Laboratoire de Physique et Mécanique Textiles (LPMT, UR 4365) durchgeführt. Die Maschine wird von der Pinkert-Machines UG (haftungsbeschränkt) & Co. KG, Hohenstein-Ernstthal gebaut.
Projektförderung duch WIPANO (Wissens- und Technologietransfer durch Patente und Normen), eine Initiative des Bundesministeriums für Wirtschaft und Klimaschutz (BMWK), für das Projekt "ROTEYELET", das unter der Nummer 03THW09K06 gefördert, und das Projekt "PARINPUSH", das unter der Nummer 03THWNW003 gefördert wurde.
Kontakt: Thomas.Mutschler(at)hs-niederrhein.de, info(at)pinkert-machines.de
